在五軸鉆銑復合機床上，“坐標系”是連接“數字世界”與“物理世界”的橋梁。接下來華亞數控小編將以我司設備為例，為您解析坐標系的構成、設置與應用，助您充分發揮機床效能。
?? 一、坐標系的基本概念
五軸鉆銑復合機床的坐標系遵循國際標準，采用右手笛卡爾直角坐標系進行定義。
基本軸定義
直線軸 (X, Y, Z)：決定刀具在空間中的移動。
旋轉軸 (A, B, C)：繞 X、Y、Z 軸旋轉，用于調整刀具姿態。
運動方向約定
標準：假定工件靜止，刀具相對工件運動。
正方向：刀具遠離工件的方向?yàn)檎?Z）。
附加軸
在五軸深孔鉆銑復合機床上，常增加與 Z 軸平行的深孔鉆軸 W，形成“3直線+2旋轉+1深孔直線”的結構，以實現高效深孔加工。
?? 二、機床坐標系 (MCS) vs. 工件坐標系 (WCS)
理解兩者的區別是精準加工的基礎。
特征 | 機床坐標系 (MCS) | 工件坐標系 (WCS) |
|---|
定義 | 機床固有的絕對坐標系，原點為機床原點。 | 編程時在工件上設定的坐標系，原點為工件原點。 |
作用 | 所有運動的絕對參考基準，由廠家設定，不可更改。 | 編程和加工的“工作基準”，方便計算尺寸。 |
設定 | 通過執行回零（回參考點）操作自動建立。 | 通過 G54~G59 等指令設定，存儲于數控系統。 |
核心關系：工件坐標系是在機床坐標系基礎上，通過零點偏置（X/Y/Z）和旋轉（A/B/C）變換而來的。系統通過 G54 等指令，自動將程序坐標轉換為機床可執行的絕對坐標。
??? 三、五軸鉆銑復合機床的坐標系設定流程

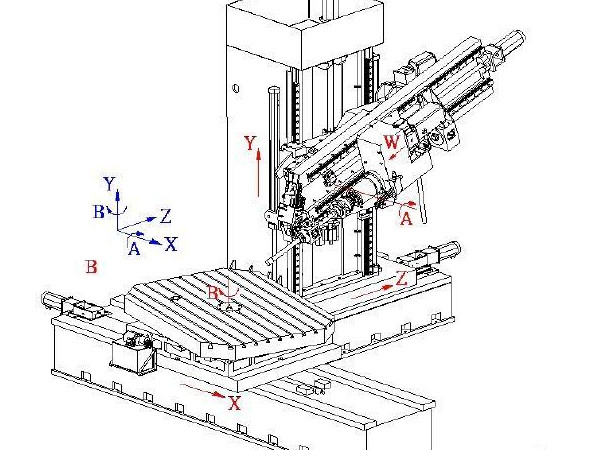

以常見的“3直線軸 (X/Y/Z) + 2旋轉軸 (A/B) + 1深孔直線軸 (W)”結構為例，設定流程如下：
1. 回零操作，建立 MCS
依次執行各軸回零，建立機床坐標系，這是所有后續操作的基礎。
2. 裝夾找正，確定 WCS 原點
將工件基準面與工作臺/夾具定位面貼合，使用尋邊器、百分表等工具，將工件的設計基準（如孔中心）定位到機床坐標系中的已知位置。
3. 測量偏置，寫入 G54~G59
將上一步測得的工件原點相對于機床原點的坐標值（X/Y/Z），輸入到 G54 等零點偏置寄存器中。若有需要，還需輸入 A/B 軸的旋轉角度。
4. 啟用 RTCP (刀尖點跟隨)
對于五軸聯動加工，務必在數控系統中啟用 RTCP 功能。這能確保編程基于工件坐標系，系統會自動補償因旋轉帶來的刀尖點位移，使操作更直觀，避免因旋轉中心不準導致的誤差。
5. CAM 編程與后處理
在 CAM 軟件中，基于統一的工件坐標系（WCS）創建刀路。后處理時，需選擇與機床結構（如 A/B 擺頭）和 RTCP 功能匹配的模板，以輸出正確的 G 代碼。
??四、坐標系應用中的關鍵要點
1. 統一基準：始終以零件的設計基準或工藝基準作為工件原點，以簡化編程和檢測。
2. 安全回零：每次開機或急停后，必須重新執行回零操作，以防坐標系丟失。
3. 謹慎修改：避免隨意修改 G54 等偏置值。如需調整，建議記錄原始數據以便恢復。
4. 仿真校驗：五軸加工前，務必使用仿真軟件完整模擬刀軌，檢查是否存在超程、干涉等問題。
5. 定期標定：對于高精度加工，建議定期使用測頭或標準件重新標定坐標系和旋轉中心，確保長期加工的穩定性。
坐標系的精準設定與運用，是發揮五軸鉆銑復合機床高精度、高效率優勢的前提。掌握其原理與流程，將有效提升加工質量與效率。
