在精密制造領域，五軸加工機床憑借其多維度加工能力，成為復雜曲面零件制造的核心設備。而對刀作為加工前的關鍵步驟，直接決定了工件坐標系與機床坐標系的轉換精度，進而影響加工質量與效率。下面華亞數控小編將系統解析五軸加工機床的對刀方法，為技術人員提供標準化操作指南。
一、對刀原理：坐標系轉換的核心邏輯
五軸機床的對刀本質是建立工件坐標系與機床坐標系的映射關系。機床坐標系由生產廠家預設，通過回零操作確定原點；工件坐標系則由操作者根據加工需求設定，通常以工件設計基準為原點。對刀過程需分別確定X、Y、Z三軸的偏移量，并將數據輸入機床控制系統（如G54-G59坐標系），實現坐標系轉換。
二、主流對刀方法解析
1. 試切法：傳統工藝的精準實踐
適用場景：規則毛坯（如長方體、圓柱體）的粗加工階段。
操作步驟：
? Z軸對刀：刀具旋轉，快速移動至工件上表面上方安全距離，降低速度使刀底接觸工件表面，將當前Z值設為0。
? X/Y軸對刀：以毛坯左面為例，刀具接觸后輸入計算值（如毛坯長100mm、刀具直徑20mm，則輸入-60mm），點擊測量完成對刀。
優勢：操作直觀，無需額外工具；局限：會在工件表面留下切痕，精度受人為因素影響。
2. 尋邊器對刀法：高精度加工的首選
適用場景：精密模具、航空航天零件等高精度加工。
操作要點：
? 選用光電式或偏心式尋邊器，以鋼球輕觸工件邊緣，通過信號反饋或偏心量確定位置。
? 需注意工件需為良導體（光電式），且基準面粗糙度≤Ra1.6。
優勢：精度可達±0.005mm，效率較試切法提升30%；局限：對操作環境要求較高。

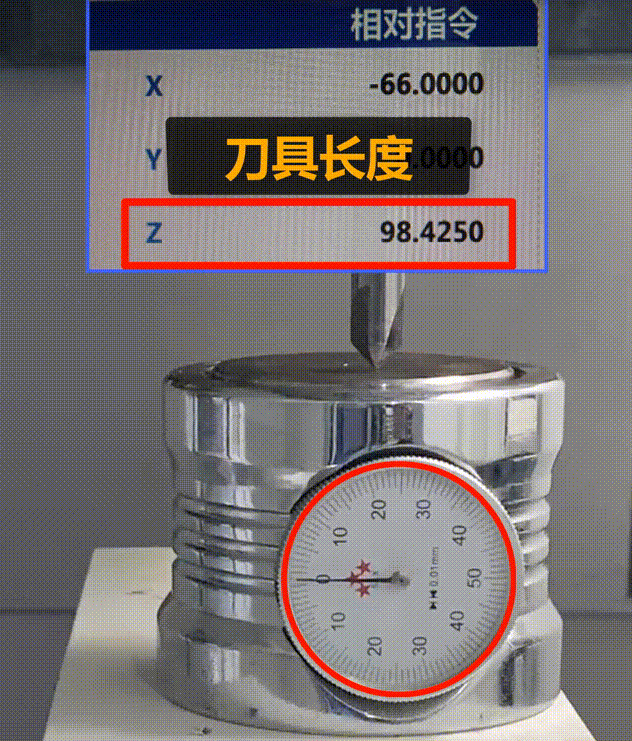

3. Z軸設定器法：間接對刀的效率之選
適用場景：批量加工中的分中操作（精度≤0.02mm）。
技術亮點：
? 通過標準塊規或芯棒間接測量Z軸高度，避免直接接觸工件。
? 配合百分表使用，可實現微米級精度調整。
案例：某汽車模具企業采用此法后，分中時間從15分鐘縮短至5分鐘，廢品率下降至0.3%。
三、對刀操作規范與安全指南
安全距離設置：快速移動階段需保持刀具與工件間距≥50mm，防止碰撞。
刀具補償管理：對刀完成后，需在控制系統中錄入刀具長度、半徑補償值，確保RTCP（刀尖點跟隨）功能正常。
驗證流程：通過空運行程序檢查刀具路徑，確認坐標系轉換無誤后再進行切削。
維護建議：定期校準尋邊器、百分表等測量工具，確保其精度符合ISO 10360標準。
四、行業趨勢：智能化對刀技術的崛起
隨著工業4.0發展，五軸機床正集成激光對刀儀、自動測頭等智能裝置，實現一鍵對刀、自適應補償。例如，某品牌機床通過搭載AI算法，可自動識別工件形變并調整坐標系，使對刀效率提升60%，精度穩定在±0.002mm以內。
對刀是五軸加工的“第一道精度關卡”，掌握標準化方法與前沿技術，既能保障加工質量，又能提升生產效率。企業可通過培訓技術人員、引入智能設備，構建高精度加工體系，在高端制造領域占據競爭優勢。
